Valv se yon eleman enpòtan nan sistèm tiyo a nan plant pétrochimique. Li gen anpil kalite ak gwo kantite. Li se youn nan sous prensipal flit nan plant la. Se poutèt sa, kondisyon yo ki flit nan valv la trè enpòtan. Pèfòmans sele nan valv la refere a kapasite nan pati yo sele nan valv la yo anpeche flit la nan mwayen an.
Pati prensipal yo sele nan valv la se: sifas la matche ant pati yo ouvèti ak fèmti ak chèz la valv, koperasyon ki genyen ant procesna a ak tij la valv ak bwat la fars, ak koneksyon ki genyen ant kò a valv ak kouvèti a valv. Premye flit la rele flit entèn, ki afekte dirèkteman kapasite valv la koupe mwayen an ak operasyon nòmal ekipman an. Flit la nan de kote ki sot pase yo rele flit ekstèn, se sa ki, mwayen an koule soti nan andedan valv la nan deyò valv la, ki afekte dirèkteman pwodiksyon an sekirite, sa ki lakòz pèt nan mwayen k ap travay, pèt ekonomik nan antrepriz la, anviwònman an. polisyon, ak pwodiksyon aksidan nan ka grav. Espesyalman pou tanperati ki wo ak presyon ki wo, ki ka pran dife, eksplozif, toksik oswa korozivite medya, flit ekstèn nan valv la pa pèmèt ditou, paske konsekans yo pi grav pase flit entèn la, kidonk valv la dwe gen pèfòmans sele serye pou satisfè. kondisyon li yo. Kondisyon yo pou flit nan kondisyon travay yo.
1 Klasifikasyon estanda nan klas sele valv nan peyi mwen an
Koulye a, pi souvan itilize valv sele klas klasifikasyon estanda nan peyi mwen sitou gen ladan de sa yo.
1.1 Klasifikasyon nan klas sele valv pa estanda nasyonal Chinwa estanda nasyonal GB / T 13927 "Tès presyon pou tiyo endistriyèl".
1.2 Klasifikasyon nan klas sele valv pa estanda endistri machin Chinwa estanda endistri machin JB / T 9092 "Enspeksyon valv ak tès".
2 Estanda klasifikasyon entènasyonal pou klas sele valv yo
Kounye a, estanda klasifikasyon klasifikasyon yo souvan itilize sele yo se sitou senk sa yo.
2.1 Klasifikasyon nan klas sele valv nan ansyen Inyon Sovyetik la
Yo nan lòd yo chwazi pwodwi dapre degre nan sele nan valv la ak itilizasyon an espesifye, tiyo yo klase dapre degre nan sele.
2.2 Klasifikasyon nan klas sele valv pa Òganizasyon Entènasyonal pou Normalisation
Òganizasyon Entènasyonal pou Standardisation Standard ISO5208 "Tès presyon nan tiyo metal pou tiyo endistriyèl".
2.3 Enstiti Ameriken petwòl (APl) klasifikasyon nan klas sele valv Ameriken Petroleum Enstiti estanda API 598--2004 "Enspeksyon valv ak tès".
2.4 Klasifikasyon Ameriken Valv ak Fittings Industry Manufacturers Standardization Society (MSS) nan klas sele valv Ameriken Valv ak Fittings Industry Manufacturers Standardization Society estanda "Tès presyon nan tiyo Steel" MSS SP61 pèmèt kondisyon yo flit valv jan sa a:
(1) Nan ka kote yo itilize plastik oswa kawotchou pou youn nan sifas sele nan pè sele valv la, pa ta dwe gen okenn flit vizib pou dire tès la sele.
(2) Flit maksimòm admisib sou chak bò lè fèmen yo ta dwe: likid se gwosè nominal (DN) pou chak mm, 0.4 ml pou chak èdtan; gaz se gwosè nominal (DN) pou chak mm, 120 ml pou chak èdtan.
(3) Ka flit akseptab valv chèk la ap ogmante pa 4 fwa.
2.5 Klasifikasyon Ameriken National Standard/American Instrument Institute Standard (ANSI/FCI) klasifikasyon klasifikasyon sele valv kontwòl
Estanda Ameriken Nasyonal Enstriman Ameriken Asosyasyon Creole ANSI/FCI 70-2 (ASME B16.104) "Kontwole Valv Syèj Leakage".
2.6 Klasifikasyon nan klas sele valv pa estanda Inyon Ewopeyen yo
Estanda Ewopeyen EN 12266-1 "Tès Valv Endistriyèl yo" Pati l. Tès Presyon, Metòd Tès ak Kritè Akseptasyon - Kondisyon Obligatwa.
3 Seleksyon klas sele valv
3.1 Seleksyon klas domestik valv sele
(1) Estanda nasyonal GB/T13927 ((Tès Presyon Valv Endistriyèl) te aplike nan dat 1ye Jiyè 2009 fòmile ak referans a estanda Ewopeyen an ISO 5208. Li apwopriye pou tiyo metal endistriyèl, ki gen ladan tiyo pòtay, valv glòb, valv chèk. , kok Enspeksyon ak tès presyon nan tiyo, tiyo boul ak tiyo papiyon Klasifikasyon ak maksimòm flit admisib nan tès la sele yo se menm jan ak sa yo espesifye nan ISO 5208. Estanda sa a se yon revizyon nan GB / T13927 (Jeneral Valv Presyon Tès, konpare ak GB/T13927, yo ajoute sis nouvo klas AA, CC, E, EE, F ak G. Nouvo vèsyon estanda a endike ke "chwa pou klas flit yo ta dwe youn nan kondisyon ki pi sevè nan estanda pwodwi valv ki enpòtan yo. oswa kontra lòd.Si estanda pwodwi a oswa kontra lòd mande pou Si pa gen okenn règleman espesyal, ki pa metalik elastik sele valv yo dwe an akò ak kondisyon A-nivo, ak metal-sele tiyo oksilyè yo dwe nan accordanc. e ak kondisyon D-nivo." Anjeneral, tiyo D-nivo yo apwopriye pou tiyo jeneral, ak tiyo plis kritik yo ta dwe itilize nivo D-nivo flit oswa pi wo a.
(2) Estanda endistri mekanik JB/T 9092 "Enspeksyon ak Tès Valv" se yon revizyon nan ZB J16006. Flit maksimòm admisib nan tès sele a baze sou API estanda Enstiti Ameriken Petwòl 598--1996. Li apwopriye pou enspeksyon ak tès presyon nan tiyo pou endistri petwòl, ki gen ladan pè sele metal, pè sele elastik ak pè sele ki pa metalik (tankou seramik), tiyo pòtay, tiyo glòb, tiyo ploge, tiyo boul, tiyo chèk ak papiyon. tiyo. Kounye a GB/T 9092 ap revize.
(3) Yo ta dwe peye atansyon sou konsepsyon jeni an: estanda nasyonal GB/T19672 (Kondisyon teknik pou tiyo tiyo) fòmile an referans a estanda Ewopeyen an ISO 14313 ak estanda Ameriken Petwòl Enstiti API 6D. "Pipeline Valv" se fòmile ak referans a estanda Ewopeyen an ISO 14313. Kritè yo akseptasyon pou flit valv nan GB / T 19672 ak GB / T 20173 yo se menm bagay la kòm ISO 5208 Klas A ak Klas D kondisyon. Se poutèt sa, gen yon wo nivo nan konsepsyon jeni. Lè flit estanda a mande, li ta dwe bay nan kontra lòd la.
3.2 Seleksyon klas etranje sele valv
(1) Klasifikasyon klas sele valv yo nan ansyen Inyon Sovyetik te itilize sitou nan ane 1950 yo. Avèk dezentegrasyon ansyen Inyon Sovyetik la, pifò peyi yo pa sèvi ak klasifikasyon sa a nan klas sele, men sèvi ak sele estanda Ewopeyen yo ak Ameriken yo.
Klasifikasyon sele klas la. Estanda Ewopeyen an EN 12266-1 klasifikasyon klas sele yo konfòm ak dispozisyon ki nan Òganizasyon Entènasyonal la pou estanda estanda ISO 5208, men li manke twa klas AA, CC ak EE. Konpare ak edisyon 1999 la, ISO 5208 te ajoute sis nouvo klas: AA, CC, E, EE, F ak G. Estanda ISO 5208 la bay yon konparezon plizyè klas sele ak estanda API 598 ak EN 12266.
④. Konparezon nan klas sele nan lòt gwosè nominal ka jwenn lè w kalkile flit pa kalib.
(2) Enstiti Ameriken petwòl estanda API 598 se estanda enspeksyon ak tès presyon ki pi souvan itilize pou tiyo American Standard. MSSSP61 estanda manifakti a souvan itilize pou enspeksyon tiyo asye "konplètman louvri" ak "konplètman fèmen", men
Pa apwopriye pou tiyo kontwòl. Tiyo Ameriken Creole anjeneral pa sèvi ak enspeksyon MSS SP61. API 598 aplikab pou tès pèfòmans sele tiyo ki fabrike dapre estanda API sa yo:
Flange, Lug, Wafer ak Butt Welded Check Valv API 594
Tiyo ploge metal ak koneksyon bride, file ak soude API 599
Steel Gate Valv Globe ak valv chèk nan DNl00 ak anba a pou lwil oliv ak gaz endistri API 602
Tiyo pòtay Bonnet ki reziste kowozyon ak koneksyon bride ak soude API 603

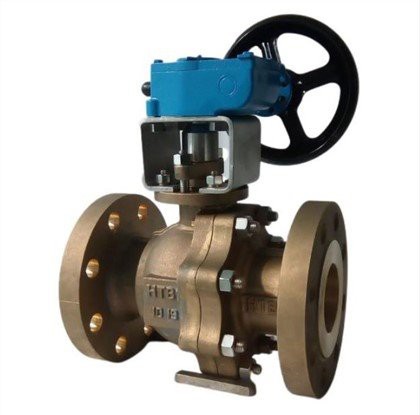

Tiyo boul metal ak koneksyon bride, file ak soude API 608

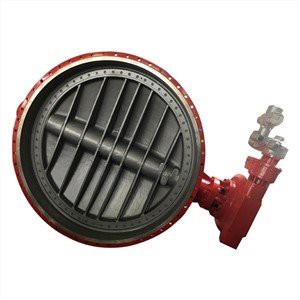

Double Flange, Lug ak Wafer Papiyon Valv APl609
Li ta dwe remake nan konsepsyon jeni: API 598--2004, konpare ak edisyon an 1996, anile enspeksyon an ak tès presyon nan API 600 ((boulonnen bonnet asye pòtay valv pou endistri lwil oliv ak gaz). API 600-2001 (ISO 10434 --1998) estanda endike ke tès la pèfòmans sele nan valv la refere a ISO 5208, men flit la nan Tablo 17 ak Tablo 18 nan estanda a se menm jan ak sa ki espesifye nan estanda API 598--1996. , olye ke metòd la klasifikasyon nan nivo a sele nan ISO 5208. Septanm 2009 API 600 estanda a aplike sou 13 janvye korije kontradiksyon sa a nan edisyon an 2001, ki make ke tès la pèfòmans sele nan valv la te an akò ak API 598, men gen pa te gen okenn vèsyon espesifye, ki ankò kontredi API 598--2004. Se poutèt sa, konsepsyon an jeni chwazi API 600 ak tès pèfòmans sele li yo API 598 dwe presize vèsyon an nan estanda a asire inifòmite nan kontni an estanda.
(3) Enstiti Ameriken petwòl estanda API 6D (ISO14313) "Lwil oliv ak gaz endistri-Pipeline Transmisyon Sistèm-Pipeline Tiyo" aksepte flit valv la jan sa a: "Fit la nan tiyo mou-sele ak lwil oliv-sele tiyo ploge pa dwe depase. ISO 5208 A Klas D (pa gen okenn flit vizib), flit la nan tiyo chèz metal pa dwe depase ISO 5208 (1993) Klas D, men dapre tès la sele ki dekri nan B.4, flit la pa dwe pi gran pase ISO 5208 ( 1993) Klas D. fwa, sof si yo espesifye yon lòt jan." Remak nan estanda a: "Aplikasyon espesyal yo ka mande pou flit mwens pase ISO 5208 (1993) Klas D ¨J." Se poutèt sa, si gen yon kondisyon flit ki pi wo pase estanda a nan konsepsyon jeni, li ta dwe bay nan kontra a lòd. API 6D--2008 Anèks B Kondisyon pou Tès Adisyonèl presize kondisyon pou tès adisyonèl pou valv f J dwe fè pa manifakti a lè achtè a espesifye. Tès sele a divize an tès sele gaz ba-presyon ak segondè-presyon. Tès la sele segondè-presyon lè l sèvi avèk gaz inaktif kòm mwayen tès la pral ranplase tès la sele likid-up ak tès la likid-sele. Dapre kalite, dyamèt ak nivo presyon valv la, yo ka chwazi tès la sele, epi yo ka refere yo bay dispozisyon ki nan estanda ISO 5208 la. Pou tiyo yo sou tiyo long distans GAL la ak tiyo endistriyèl GCl, li rekòmande yo sèvi ak tès la sele ba-presyon, ki ka amelyore to a pwodwi ki kalifye nan valv la. Lè w ap chwazi tès la sele segondè-presyon, li ta dwe remake ke apre tès la sele segondè-presyon nan valv la sele elastik, pèfòmans sele li yo anba kondisyon presyon ba ka redwi. Kondisyon pou tès sele valv yo ta dwe chwazi rezonab selon kondisyon aktyèl k ap travay nan mwayen an, ki ka efektivman redwi pri pwodiksyon valv la.
4) Estanda Ameriken Nasyonal Ameriken an nan Asosyasyon Enstriman Ameriken Creole ANSI/FCI 70-2 (ASME B16.104) aplikab nan règleman an nan nivo a sele nan tiyo kontwòl la. Konsepsyon Jeni ta dwe baze sou karakteristik mwayen an ak valv la
Faktè tankou frekans ouvèti pòt la ta dwe konsidere chwazi yon sele metal elastik oswa yon sele metal. Klas sele nan tiyo kontwòl metal sele a dwe espesifye nan kontra lòd la. Dapre eksperyans, pou tiyo kontwòl metal sele, kondisyon yo pou klas I, II, ak III yo relativman ba, epi yo mwens itilize nan konsepsyon jeni. Anjeneral, tiyo kontwòl metal-sele yo jeneralman omwen klas IV, ak tiyo kontwòl plis kritik itilize klas V oswa VI. Konsepsyon valv kontwòl sistèm flanbo yon plant etilèn adopte kondisyon metal sele klas IV ak kouri byen.
(4) Anplis de sa, yo ta dwe peye atansyon sou konsepsyon jeni an: API 6D endike ke kontni an klori ion nan dlo yo itilize nan tès la sele nan tiyo asye pur austenitic pa dwe depase 30ug / g, ak tou de ISO 5208 ak API 598. presize ke tès la sele nan tiyo asye pur austenitic Kontni an klori ion nan dlo yo itilize pa dwe depase 100ug / g. Akòz kondisyon yo diferan nan chak estanda, li sigjere ke kontni an klori ion nan dlo yo itilize nan tès la sele yo ta dwe byen klè espesifye nan kontra a lòd valv.
4 Klasifikasyon estanda nan klas ki ba sele valv flit
Ti tiyo flit ki ba refere a ti flit valv la, ki pa ka detèmine pa presyon dlo konvansyonèl ak tès sele presyon lè a, epi li bezwen detekte pa mwayen ak enstriman pi avanse. Sa a ti flit nan valv la nan anviwònman an ekstèn yo rele flit ki ba. Kounye a, estanda yo souvan itilize pou detekte flit ki ba nan tiyo nan mond lan sitou gen ladan twa sa yo:
(1) Ajans Pwoteksyon Anviwònman Ameriken EPA metòd 21 "Deteksyon Leak Konpozan òganik temèt".
(2) Òganizasyon Entènasyonal pou Normalisation ISO 15848 (Valv Endistriyèl: Mezi Ba Fuit, Tès ak Pwosedi Kalifikasyon."
(3) Shell Oil Company SHELL MESC SPE 77/312 "Endistriyèl Tiyo: Low Leakage Measure, Klasifikasyon Sistèm, Pwosedi Kalifikasyon ak Kalite Apwobasyon ak Pwodwi Tès On-Off Valv ak Valv Kontwòl".
Estanda Metòd 21 EPA Ajans Pwoteksyon Anviwònman Ameriken an sèlman presize metòd deteksyon an san klasifikasyon klas flit yo. Li se yon estanda lokal ak règleman epi li mwens itilize. De estanda Òganizasyon Entènasyonal pou Normalisation ISO 15848 ak SHELL MESC SPE 77/312 nan Shell Oil Company evalye pèfòmans valv la nan twa aspè: nivo sere, nivo rezistans ak nivo tanperati. Se klas la sere divize an twa klas: A, B, ak C pou flit la nan tij la valv ak sele kò valv la. Egzijans pou flit nan ISO 15848 estanda sele kò valv la se mwens pase oswa egal a 50 em3 / m3, ak flit la nan tij la valv gen de estanda. Tout yo kalkile selon dyamèt tij valv la.
5 Seleksyon tiyo flit ki ba
Tiyo soufle-sele yo se yon sèl kalite tiyo ki ba flit. Nan tan lontan an, yo te jeneralman itilize tiyo sele a nan kondisyon travay yo ki te gen kondisyon espesyal pou nivo a flit nan valv la. Sepandan, akòz travay la difisil ak kondisyon teknik segondè nan valv la sele, materyèl la pa t 'kapab konplètman lokalize, ak pri a te twò wo. , konsa mete restriksyon sou itilizasyon toupatou li yo nan endistri pétrochimique. Koulye a, ak amelyorasyon kontinyèl nan konsyans moun nan sekirite ak pwoteksyon anviwònman an, ogmantasyon nan koperasyon teknik ak peyi etranje yo, ak ranfòsman kontinyèl nan pwòp fòs teknik manifaktirè domestik tiyo yo, konpreyansyon pèsonèl teknik domestik la nan tiyo ki ba flit gen tou. te kontinyèlman amelyore, fè ranje aplikasyon li yo nan toujou ap agrandi. Si tiyo yo chwazi pou medya ki ka pran dife, eksplozif ak toksik nan antrepriz petwochimik ka satisfè estanda flit ki ba a, sa a pral san dout anpil redwi egzeyat medya toksik, ki ka pran dife ak eksplozif nan aparèy la, epi evite dife, eksplozyon, anpwazònman, elatriye ki te koze. pa flit valv. Yon aksidan ki menase lavi rive. Konpare ak tiyo souf la, tiyo ki ba-flit ki satisfè estanda ISO15848 ak SHELL MESC SPE 77/31 gen yon estrikti ki pi senp epi li pi fasil pou fabrike, ak pri li se apeprè 10 pousan a 20 pousan pi wo pase sa yo ki an jeneral. tiyo.
6 Konklizyon
Lè w ap chwazi nivo sele a ak flit espesifye akseptab la, li ta dwe remake ke flit la nan mwayen ki genyen ant sifas yo sele nan tiyo a wo-presyon pral lakòz ewozyon sifas yo. Si gen flit nan mwayen korozivite, metal la nan flit la pral korode. Avèk ogmantasyon diferans nan flit, flit la ap ogmante tou rapidman, epi yo pral retire tiyo a. Se poutèt sa, pou tiyo k ap travay nan presyon ki wo oswa kondisyon mwayen korozivite, yo ta dwe mete pi wo kondisyon an tèm de asire sere. Nan tiyo transpòte medya ki ka pran dife, eksplozif ak toksik, flit la nan medya ant sifas sele valv ka lakòz domaj pèsonèl, pèt ekonomik e menm aksidan. Se poutèt sa, pou tiyo ki transpòte medya ki ka pran dife, eksplozif ak toksik, kondisyon yo sele yo ta dwe rezonab mete devan dapre nivo danje medya yo.
Nenpòt sele ka pafwa pèmèt yon ti kantite flit, epi si flit sa a pa aktyèlman travay, li ka konsidere kòm yon sele sere. Estanda teknik nan manifakti valv anjeneral endike ke yon sèten kantite flit pèmèt lè sele metal-a-metal la teste pou pèfòmans sele nan eta a fèmen. Yo nan lòd yo asire pèfòmans nan sele segondè nan valv la, sifas la sele yo dwe tè ak anpil atansyon ogmante presyon an espesifik sou sifas la sele, men li se mwens pase presyon an espesifik akseptab nan materyèl la sifas sele, ak an menm tan an, yo dwe amelyore frigidité a nan estrikti a. Eksperyans nan lè l sèvi avèk valv la montre ke nan anpil ka, li pa nesesè yo mete kondisyon ki twò wo sou pèfòmans nan sele nan tiyo a, paske kèk kondisyon travay konplètman pèmèt yon ti kantite flit nan mwayen an, paske flit sa a pa ase. afekte itilizasyon valv la. Kontrèman, amelyore pèfòmans sele tiyo sa yo konplike pwosesis fabrikasyon an, ogmante depans, epi kreye fatra nesesè. Konsepsyon estriktirèl la ak fabrikasyon valv la tèt li gen enpak ki pi evidan sou flit ekstèn. Tiyo ki ba flit gen kondisyon pi sevè sou konsepsyon, fabrikasyon ak pwosesis eleman kle tankou kò valv, tij valv ak bwat fars, tankou:
(1) Bon jan kalite a nan kò a valv ak kouvèti valv, espesyalman lè fòje oswa depoze, ta dwe evite domaj tankou plisman, enklizyon salop, porositë, evakyasyon tisi, fant kache ak konpozisyon inegal.
(2) Bon jan kalite pwosesis la nan pati yo nan koneksyon ki genyen ant tij la valv ak kò a valv, espesyalman brutality nan tij la valv ak bwat la fars, dwat la nan tij la valv, vètikal la nan twou a bwat fars Bonnet ak la. D' presizyon.
(3) Se estrikti bwat fars valv la chwazi. Depi sele a nan tij valv la se yon sele dinamik, anbalaj la fasil pou mete pandan pwosesis wotasyon an oswa glisman tij valv la. Yo ta dwe chwazi sele espesyal ki ba-flit ak konbinezon sele anbalaj, epi anbalaj la ak anbalaj yo ta dwe estrikteman kontwole. Tij clearance, anbalaj ak bwat fars clearance.
An rezime, seleksyon an nan kalite valv ta dwe pa sèlman satisfè kondisyon yo pwosesis ak espesifikasyon estanda, men tou, totalman konsidere kondisyon opere divès kalite. Nan konsepsyon jeni an, yo ta dwe chwazi klas sele valv la pou satisfè prensip sekirite, rationalité ak ekonomi.
