BOUL VALV DESIGN CARACTÉRISTIQUES

Tiyo boul yo lajman ki itilize nan raffinage petwòl, pwodui chimik, fè papye, famasi, manje, pouvwa dlo, minisipal, asye ak lòt endistri yo. Pami yo, souf -valv boul seri rezistan yo patikilyèman apwopriye pou tiyo long-pou transmisyon gwo -kowozyon gaz natirèl ak medyòm idwojèn souf ak anpil enpurte.

KONPLE DIMINI BORE

Yo nan lòd yo satisfè bezwen diferan nan kliyan yo, nou bay de seri de tiyo boul, tiyo plen twou ak redwi tiyo boul. Dyamèt enteryè kanal la nan tiyo boul konplè ki konsistan avèk dyamèt enteryè tiyo a, ki ka pa sèlman minimize rezistans likid la, men tou fasilite netwayaj tiyo.

Rezistans likid la nan kou tiyo boul pi piti anpil pase sa yo ki nan valv la glòb ak menm kalib la pandan y ap pwa li se 30 pousan pi lejè pase tiyo boul ak menm kalib la. Kòm yon rezilta, li ka efektivman redwi tou de pri pwodiksyon an ak pri, epi li se relativman lajman itilize.

BL .OW - OUT PRÈV STEM

Tij la ap telechaje, ak estrikti sele envèse li yo ak gasket sele.

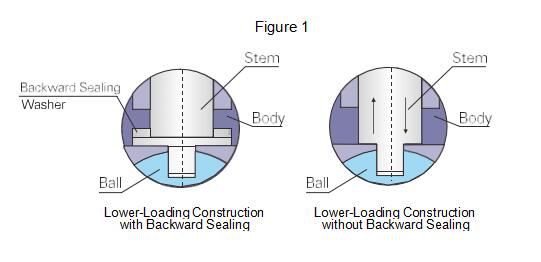

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

FIRE SAFE SEAT SEALING

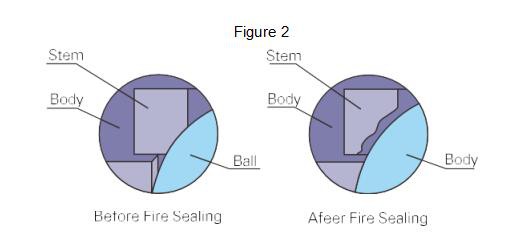

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

KONSTRUKSYON ESTATIK - PWOTEJE

Valv boul la ta ka fèt kòm estatik - pwoteje konstriksyon jan sa nesesè, sètadi, aliye

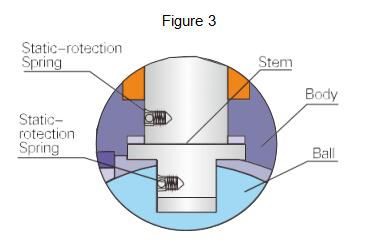

conductivespring ant kò glòb la ak tij, oswa ant tij la ak kò. Gen apre estatik la engendrée pandan louvri valv la te kapab kondwi pou tuyaux lè sa a, latè nan pre -pasaj estatik pou netwaye statique ale. Konsepsyon an travay pou anpeche limen mwayen ki ka pran dife nan dife estatik-ki frape pou sekirite sistèm lan.(Jan Figi 3 la montre)

INTERL OCKING APARÈY

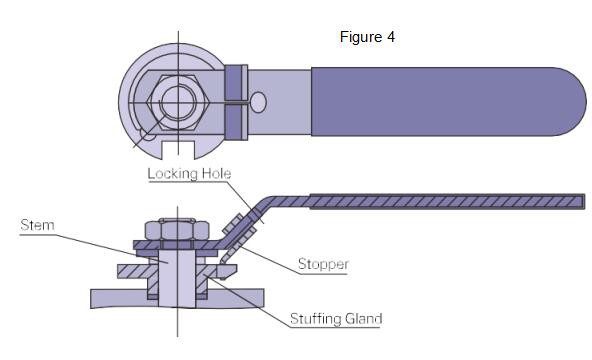

Pou tiyo enstale deyò, sa yo ki anpeche move operasyon ki pa travayè yo ak tiyo, ki olizyon tij li yo nan okazyon vibrasyon relativman vyolan fasil lakòz move operasyon, yon twou bloke ka mete nan pozisyon an totalman louvri oswa pozisyon konplètman fèmen. epi yo ka itilize yon seri si sa nesesè, nan bi pou asirans sekirite (Figi 4).

2 PCS FÒJE STEEL BOU VALV 800L .B/1500L ,B

SPECIFIKASYON APLIKASYON

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1) .Scoket soude pwent konfòme yo ak ANSI B16.11

2) .Screw pwen yo konfòme toANSI B1.12.1

3).Bou-soude pwent yo konfòme yo ak ANSI B16.25

3. Test and inspection conform to API598

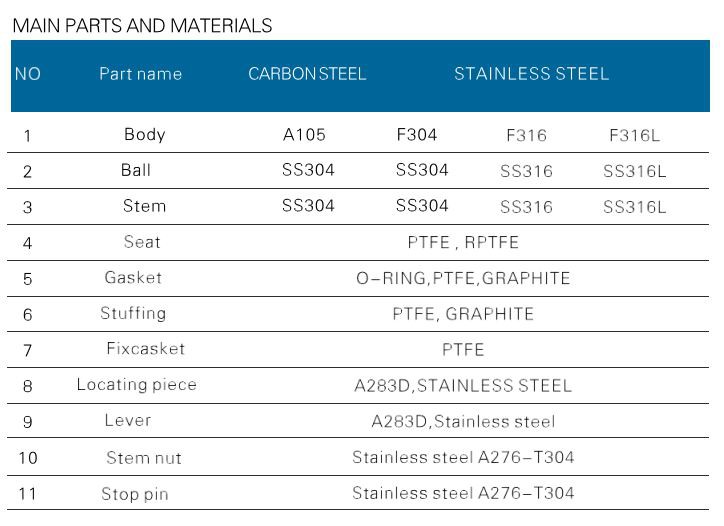

4. Materials conform to ANSI/ASTM

VALV KÒ PRESYON EVALWA

Klas 800, Max 1920 psig @ 100 degre F

Klas 1 500, Max 3600 psig @ 100 degre F

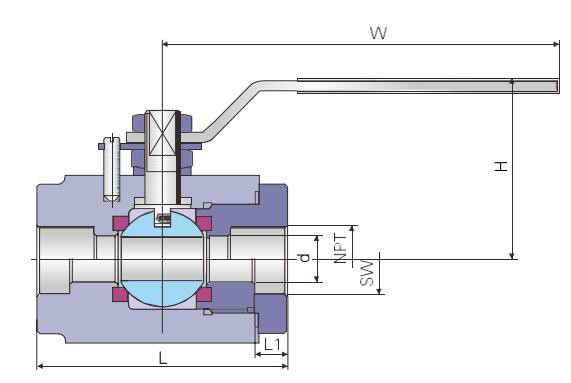

2 PCS FÒJE STEEL BOU VALV 800LB/1500LB

SPECIFIKASYON APLIKASYON

1. Konsepsyon ak fabrike konfòme toBS5351 MSS SP-118.

2 Koneksyon an konfòme yo ak:

1). Scoket soude pwent yo konfòme toANSI B16.11

2). Pwen vis yo konfòme yo ak ANSI B1.12. 1

3). Bout-soude yo konfòme yo ak ANSI B16 25

3. Tès ak enspeksyon konfòm toAPI598

4. Materyèl konfòme toANSI/ASTM

VALV KÒ PRESYON EVALWA

Klas 800, Max 1920 psig @ 100 degre F

Klas 1 500, Max 3600 psig @ 100 degre F

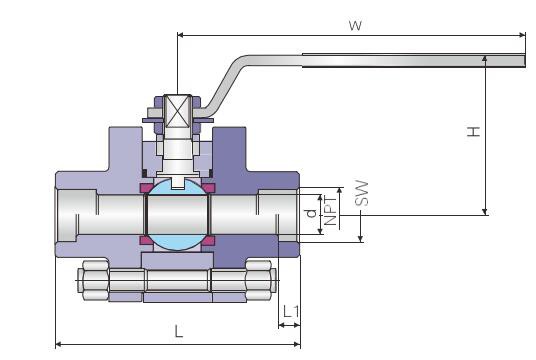

3 PCS FORGEDSTEEL BOUL VALV 2500LB

SPECIFIKASYON APLIKASYON

1. Konsepsyon ak fabrikasyon konfòme ak BS5351 MSS SP-118

2 Koneksyon an konfòme yo ak:

1). Scoket soude pwent yo konfòme yo ak ANSI B16.11

2). Pwen vis yo konfòme yo ak ANSI B1.12. 1

3). Bout-soude yo konfòme yo ak ANSI B16. 25

3. Tès ak enspeksyon konfòme yo ak API598

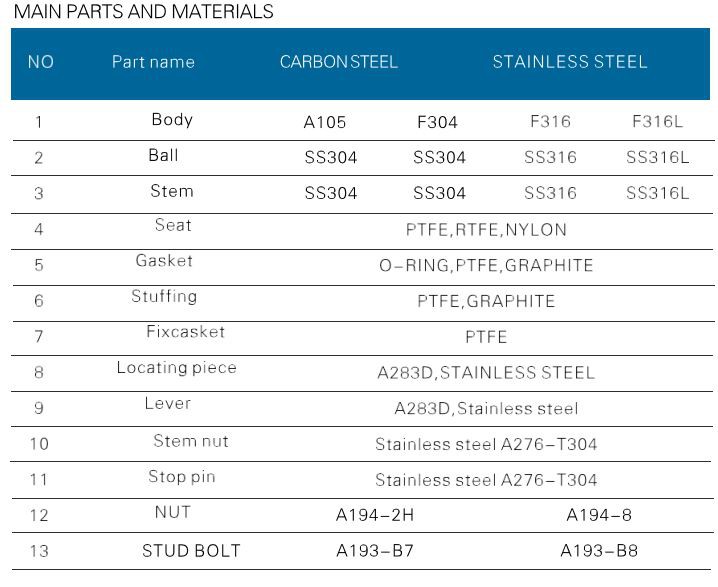

4. Materyèl konfòme yo ak ANSI/ASTM

VALV KÒ PRESYON EVALWA

Klas 2500, Max 6000 psig @ 100 degre F

AK 100MM TIYO FWÈ 3 PCS FÒJE STEEL BOUL VALV 800LB -1500LB

SPECIFIKASYON APLIKASYON

1. Konsepsyon ak fabrike konfòme toBS5351 MSS SP-118

2 Koneksyon an konfòme yo ak:

1). Scoket soude pwent yo konfòme toANSI B16. 11

2). Pwen vis yo konfòme yo ak ANSI B1.12.1

3). Bout-soude yo konfòme yo ak ANSI B16. 25

3. Tès ak enspeksyon konfòm toAPI598

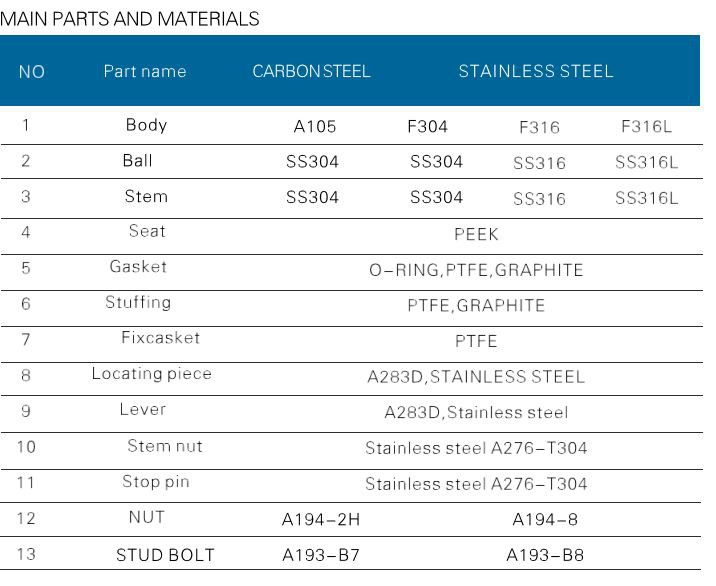

4. Materyèl konfòme toANSI/ASTM

VALV KÒ PRESYON EVALWA

Klas 800, Max 1 920 psig @ 100 degre F

Klas 1 500, Max 3600 psig @ 100 F
